Artikelnummer:
VAT-20+
Tillverkare:
Mini-Circuits

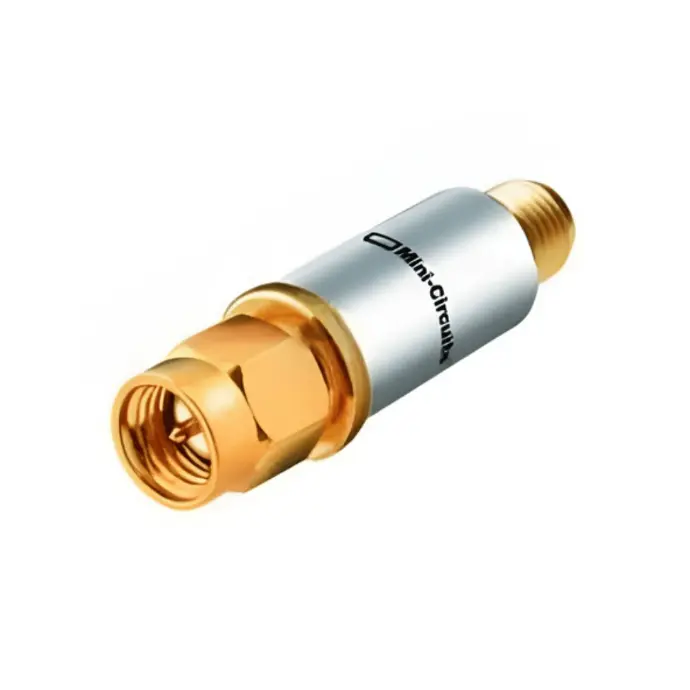

Denna 20 dB SMA attenuator är en kompakt och robust lösning för signalreduktion och skydd av känslig RF-utrustning. Med stöd för frekvenser från DC till 6 GHz och en impedans på 50 Ω är den lämplig för både laboratorie- och fältapplikationer.
Den inline-designade konstruktionen med SMA hane–hona möjliggör enkel installation direkt i signalvägen, medan den solida metallkapslingen (unibody) säkerställer stabil prestanda och lång livslängd.
Attenuatorn används ofta i samband med spektrumanalysatorer, RF-mottagare och testsystem för att justera signalnivåer och undvika överstyrning.
Stabil RF-prestanda upp till 6 GHz
- Dämpning: 20 dB
- Frekvensområde: DC – 6 GHz
- Impedans: 50 Ω
- VSWR: ca 1,2:1 – 1,6:1
Ger exakt signaldämpning och stabil matchning i RF-kretsar.
Effektkapacitet & precision
- Effekt: 0,8 W (800 mW)
- Flatness: ±0,3–0,7 dB
Säkerställer jämn dämpning över frekvensområdet.
Robust konstruktion & enkel integration
- SMA-kontakter (hane till hona)
- Inline-design
- Metallkapsling (unibody, FF704)
- RoHS-kompatibel
Utvecklad för tillförlitlig drift i både laboratorie- och industrimiljöer.
Brett temperaturområde
- Drift: –45 °C till +100 °C
Lämplig för krävande miljöer och varierande temperaturförhållanden.
Typiska användningsområden
- RF-test och mätning
- Spektrumanalys
- Signalnivåjustering
- Skydd av RF-mottagare
- Mikrovågssystem
Elektriska data
- Dämpning: 20 dB
- Frekvensområde: DC – 6 GHz
- Impedans: 50 Ω
- Effektkapacitet: 0,8 W
- VSWR: 1,2:1 – 1,6:1
- Flatness: ±0,3–0,7 dB
Mekaniskt
- Kontakter: SMA (hane till hona)
- Design: Inline
- Kapsling: Metall (unibody, FF704)
Miljö
- Driftstemperatur: –45 °C till +100 °C
Övrigt
- RoHS: Ja
